Как известно, большинство современных стиральных машин имеют систему диагностики, которая фиксирует возникшие в процессе работы сбои и отображают их в виде кодов ошибок на панели управления. Кроме того, эта система позволяет выполнять программы автотестирования, с помощью которых можно проверить работоспособность СМ в различных режимах. Система диагностики облегчает поиск и устранение возможных дефектов СМ, возникающих в процессе эксплуатации этих машин.

Эта система имеется и в современных стиральных машинах с электронными системами управления компании INDESIT COMPANY (прежнее название компании — MERLONI).

Во всех линейках СМ этой компании с устаревшей системой управления EVO-I коды ошибок определялись по количеству миганий светодиодного индикатора (в сериях). Например, если индикатор мигает 5 раз через короткие промежутки, а через паузу цикл миганий повторяется, это соответствует коду ошибки F05. Расшифровка кода ошибки уже не представляет труда, например, для F05 — это проблемы со сливом воды (помпа, засор в тракте слива, прессостат).

Обычно, при возникновении ошибок в этих СМ, ручка командоаппарата начинала вращаться и выполнение текущей программы стирки прекращается. Подробное описание электронных модулей EVO-I приведено в другой статье.

В СМ, выполненных на основе системы управления EVO-II все несколько сложнее. Так как эти машины различаются, как по набору выполняемых функций, так и конструктивно (например, разные панели управления), на некоторых бюджетных СМ (без дисплея, например, в моделях серии AVL и др.) многие ремонтники испытывают затруднения с порядком считывания кодов ошибок. Коды в них вычисляются по комбинации свечения определенных светодиодных индикаторов. Проще всего считываются коды ошибок на моделях с дисплеем (например, машинки линейки AVD и др.). Они отображаются непосредственно на индикаторе.

Коды ошибок на СМ INDESIT и ARISTON линеек EVO-I/II также можно считать с помощью специального диагностического ключа (SAT), который подключается к сервисному разъему СМ. Ключ также позволяет проводить тестирование СМ в различных режимах: как в автономном, так и под управлением внешнего персонального компьютера.

Рассмотрим подробнее процесс считывания кодов ошибок в СМ INDESIT, ARISTON линеек EVO-II без использования диагностического ключа.

Коды ошибок и порядок их считывания

Как отмечалось выше, коды ошибок в СМ EVO-II с дисплеем (линейка AVD) отображаются на ЖК индикаторе 1 (рис. 1).

Рис. 1 Передняя панель СМ EVO с дисплеем (линейка AVD)

На рис. 2 приведен вид передней панели СМ линейки AVL.

Коды ошибок в этом случае считываются по свечению индикатора ОТЖИМ (LED 4) и подсветки кнопок ТАЙМЕР ОТСРОЧКИ (КН 1), СУПЕР СТИРКА (КН 2), БЫСТРАЯСТИРКА (КН 3) и ДОПОЛНИТЕЛЬНОЕПОЛОСКАНИЕ (КН 4).

Собственно, «секрет» определения кодов ошибок на панелях управления СМ EVO-II со светодиодной индикацией достаточно прост. Каждый индикатор — это разряд кода ошибки в двоичной системе счисления. Сам процесс вычисления номера кода ошибки заключается в том, чтобы установить соответствие определенных индикаторов конкретным разрядам двоичного кода и перевести этот код в десятичную систему счисления.

В нашем случае (рис. 2), индикатор КН 4 соответствует первому разряду двоичного кода, КН 3 — второму, КН 2 — третьему, КН 1 — четвертому, а LED 4 — пятому разряду.

Если в качестве примера вернуться к коду ошибки F05, то цифра 5 в двоичном коде будет иметь вид: 00101 (5 разрядов, светятся индикаторы КН 2 и КН 4).

И все же, чтобы не утомлять читателей переводом чисел из одной системы счисления в другую, приведем универсальную таблицу (табл. 1) для определения кодов ошибок.

Таблица 1 Коды ошибок СМ EVO-II (линейки AVD и AVL)

На рис. 3 показан еще один вариант панели управления СМ.

Рис. 3. Вариант передней панели СМ EVO-II с индикаторами (линейка AVL)

Несмотря на то, что комбинация индикаторов (кнопок с индикаторами) здесь иная, коды ошибок считываются также, как и в предыдущем случае обозначения индикаторов
(КН 1 — КН 4, LED 4) такие же.

Следующая линейка СМ — Low-End.

Рис. 4 Передняя панель СМ EVO-II (линейка Low-End)

Вот уж где нас захотели запутать, но не тут то было — очередную «шпаргалку» иллюстрируют рис. 4 и табл. 2.

Таблица 2. Коды ошибок СМ EVO-II (линейка Low-End)

Ну а теперь остановимся подробнее на кодах ошибок приведенных в табл. 1, то есть выясним причины неисправностей и способы их устранения (стиральной машины). Собственно, вся эта информация сведена в табл. 3.

Таблица 3 Описание кодов ошибок СМ EVO-II (линейка AVD и AVL)

Модули EVO-II и их периферия

Как известно, стиральные машины EVO-II имеют множество модификаций. Они различаются не только функциональными возможностями и внешним видом (только панелей управления у них несколько вариантов), но и своей электронной «начинкой». Рассмотрим основные разновидности модулей EVO-II. Сразу отметим, что внешний вид модулей индикации (с ЖК дисплеем и со светодиодными индикаторами) на рисунках не приведен. Собственно, в этом и нет смысла, так как модули индикации достаточно просты и имеют всего два разъема: один предназначен для связи с основным модулем, а ко второму подключен селектор выбора программ.

EVO-II с асинхронным 3-фазным приводным двигателем LVB

Внешний вид модуля с внешними соединениями показан на рис. 5, а схема его включения—на рис. 6.

Рис. 5 Схема включения модуля EVO-II с асинхронным 3-фазным приводным двигателем LVB

Рис. 6 Электромонтажная схема модуля EVO-II с асинхронным 3-фазным приводным двигателем LVB

EVO-II с коллекторным приводным двигателем

Внешний вид модуля с внешними соединениями показан на рис. 7, а схема его включения — на рис. 8.

Рис. 7 Электромонтажная схема модуля EVO-II с коллекторным приводным двигателем

Рис. 8 Схема включения модуля EVO-II с коллекторным приводным двигателем

EVO-II линейки СМ Low-End

Внешний вид модуля показан на рис. 9, а схема его включения — на рис. 10.

Рис. 9 Схема расположения модуля EVO-II СМ линейки Low-End

Рис. 10 Схема включения модуля EVO-II СМ линейки Low-End

Чтобы разобраться с обозначением элементов, показанных на рис. 6, 8 и 10, в табл. 4 приведен список сокращений, используемых в сервисной документации на СМ ARISTON и INDESIT (в том числе и для устаревших моделей).

Коды неисправностей Fujitsu, General-Fujitsu | Какие и когда кнопки жать? Ремонт

Коды неисправностей сплит-систем Fujitsu, General-Fujitsu

Отремонтировать кондиционер Fujitsu или General-Fujitsu, что в сущности одно и то-же, не то что просто, но очень просто.

В этом Вы можете убедиться самостоятельно, все функции кондиционера которые не правильно работают отображаются на дисплее, индикаторы свето-диодов моргают в определённом порядке следования.

Удачного Вам поиска неисправностей.

Какие и когда кнопки жать? Ремонт сплит систем.

Fujitsu. Кондиционер коды неисправности, контроль ошибок системы или System Controller Error.
Когда EE: EE отображается на пульте дистанционного управления нажмите «энергосбережение» и
«кнопка изменения режима» одновременно кнопки удерживайте более 3 секунд.
Коды ошибок будут показаны на дисплее.

(1) остановить работы кондиционера.
(2) Нажмите кнопку Мастер управления и Ремонтируем Fujitsu (Фуджитсу) — кнопка управления вентилятором одновременно в течение 2 секунд или больше, чтобы начать тестовый запуск
(3) Нажмите кнопку Пуск / Стоп, чтобы остановить тестовый запуск

Само-диагностика.

Нажмите кнопки установки температуры в течение 5 секунд или больше, чтобы начать самодиагностику.

При E индикация ошибки:

Е. Е. отображается, выполните следующие пункты для выполнения самодиагностики.

E: EE указывает на ошибку.

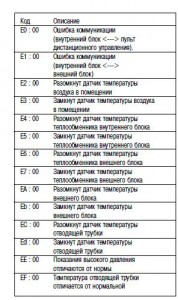

Fujitsu ASY, ASH, ASHB и ASYB неисправности кондиционеров, коды ошибок.

Ошибка содержимое = Ошибка связи (внутренний блок с пультом дистанционного управления)

Код ошибки = 01
Неисправность = Ошибка связи (внутренний блок с наружным блоком)

Код ошибки = 02
Неисправность = датчик температуры Fujitsu в помещении разомкнут, обрыв

Код ошибки = 03
Неисправность = Датчик температуры внутреннего блока, — короткое замыкание

Код ошибки = 04
Неисправность = Разомкнут датчик температуры внутреннего блока кондиционера Fujitsu.

Код ошибки = 05
Неисправность = Датчик температуры внутреннего блока неисправен. Сопротивление датчика 10 Ом.
Код ошибки = 06
Неисправность Fujitsu = наружный теплообменник датчик температуры разомкнут

Код ошибки = 07
Неисправность = наружный теплообменник короткое замыкание датчика температуры

Код ошибки = 08
Неисправность = мощность для подключения к источнику ошибки

Код ошибки = 09
Неисправность = Поплавковый выключатель работает

Код ошибки = 0A
Неисправность = Датчик температуры наружного блока открыт или разомкнут

Код ошибки = 0b
Неисправность = Датчик температуры наружного блока сплит системы, — короткое замыкание

Сборная картинка сервис мануала. Оригинал.

Код ошибки = 0c
Неисправность = Трубка датчика температуры Fujitsu открытым

Код ошибки = 0d
Неисправность = Трубка датчика температуры короткое замыкание

Код ошибки = 0E
Неисправность = Открытый высокого давления ненормальное

Код ошибки = 0F
Неисправность = Трубка температуры ненормальный

Код ошибки = 11
Неисправность = Модель ненормальным

Код ошибки = 12
Неисправность = вентилятор внутреннего блока ненормальным

Код ошибки = 13
Неисправность = нет сигнала от Fujitsu, не нормально

Светодиодные лампы Fujitsu работают следующим образом в соответствии с ошибкой содержание.

Настенные сплит системы Fujitsu, General-Fujitsu ASY, ASH, ASHB и ASYB неисправности кондиционеров.

Включает Модели AWHZ, AWYZ Nokria

Красная лампочка = Off
Зелёный индикатор таймера = 2 вспышки
Неправильная коммутация межблочной сети

Красная лампочка = Off
Зелёный индикатор таймера = 3 вспышки
Подключение вентилятора наружнего блока, спутаны провода. Путаем педали, пионеры.

Просто картинка с диаграммами. Я не разобрался что там. Чепуха какая то.

Красная лампочка = Off
Зелёный индикатор таймера = 4 вспышки
Не подключен провод термо-датчика

Красная лампочка = Off
Зелёный индикатор таймера = 5 Вспышек
Проверь напряжение.

Красная лампочка = Off
Зелёный индикатор таймера = 8 Мигает
не работает пульт дистанционного управления

Красная лампочка = 2 Мигает
Зелёный индикатор таймера = 2 вспышки
Замкнут датчик температуры

Красная лампочка Fujitsu = 2 Мигает
Зелёный индикатор таймера = 3 вспышки
Замкнут датчик влажности

Красная лампочка = 3 Мигает
Зелёный индикатор таймера = 2 вспышки OD
Сопротивление датчика не соответствует

Красная лампочка = 3 Мигает
Зелёный индикатор таймера = 4 вспышки OD
Сбой датчика температуры, возможно датчик Fujitsu грязный или влажный, мокрый

Красная лампочка = 3 Мигает
Зелёный индикатор таймера = 8 Мигает
Компрессор, — сработал датчик температуры, перегрев. Смотрите напряжение в сети и залом меж. блочной трассы.

Красная лампочка = 4 Мигает
Зелёный индикатор таймера = 2 вспышки
Принудительное Автоматическое переключение Fujitsu. Короткое замыкание эл. провода.

Код ошибок fujitsu, весь модельный ряд. Различия по моделям General-Fujitsu.

Красная лампочка = 4 Мигает
Зелёный индикатор таймера = 3 вспышки
Главное реле неисправно

Красная лампочка = 4 Мигает
Зелёный индикатор таймера = 4 вспышки
Сбой питания, вынуть батарейки из пульта, обесточить кондиционер. подождать 5 минут. Далее всунуть батарейки, включить питание. Кондиционер должен заработать.

Красная лампочка = 4 Мигает
Зелёный индикатор таймера = 7 Вспышки
Сработала защита Fujitsu от перегрузки. Проверьте напряжение в сети

Красная лампочка = 4 Мигает
Зелёный индикатор таймера = 8 Мигает
Обрыв провода, неисправность розетки.

Красная лампочка = 5 Вспышек
Зелёный индикатор таймера = 2 вспышки
Не хватает Fujitsu напряжения, падение напряжения. Звоните Чубайсу. Тел. легко найти в интернете.

Красная лампочка = 5 Вспышек
Зелёный индикатор таймера = 3 вспышки
Напряжение сети пониженное

Красная лампочка Fujitsu = 5 Вспышек
Зелёный индикатор таймера = 6 Вспышек
Разрыв цепи вентилятора нар. блока.

Красная лампочка = 6 Вспышек
Зелёный индикатор таймера = 2 вспышки
замыкание обмотки вентилятора

Красная лампочка = 6 Вспышек
Зелёный индикатор таймера = 3 вспышки
Скорость вращения вентилятора внутреннего блока, ошибка. Очистите от грязи вентилятор, смажте подшипник, замените подшипник двигателя, поменяйте двигатель вентилятора, выбросте на внутренний блок, со злости перед этим хорошо постучите молотком, помогает. Успокаивает нервы и снимает стресс. Можно попинать немного.

Красная лампочка = 7 Вспышек
Зелёный индикатор таймера Fujitsu = 2 вспышки
Высокая температура нагнетания, перегрев. Не хватает газа — фреона. Добавь.

Красный свет = 7 Вспышек
Зелёный индикатор таймера = 3 вспышки
Высокое давление. Много газа, очень жарко, — убавь, выставь давление по токовым клещам или смотри залом медной трассы.

Красный свет = 7 Вспышек
Зелёный индикатор таймера = 5 Вспышки
Датчик давления сбой, не работает.

Красный свет = 8 Мигает
Зелёный индикатор таймера = 3 вспышки
Ошибка активного фильтра повторная через время, см. забиты фильтра.

Red Light Операция = 8 Мигает
Зелёный индикатор таймера = 4 вспышки
Мозги Fujitsu не работают. Нужна прошивка процессора. Дешевле поменять плату сразу.

Принципиальная схема работы чипа

Возможно, что у кого-то и остались некоторые знания и навыки работы с принципиальными схемами, то этот рисунок для Вас, кому надо, тот поймёт.
